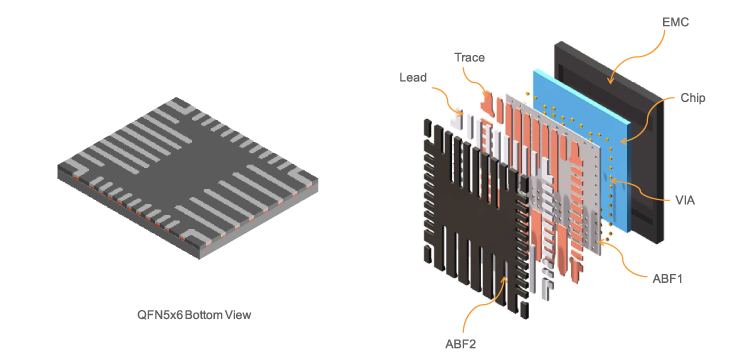

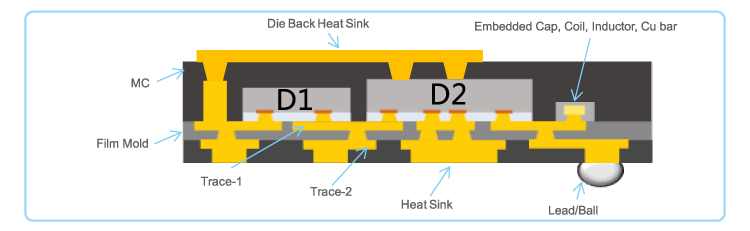

面板封裝產品結構

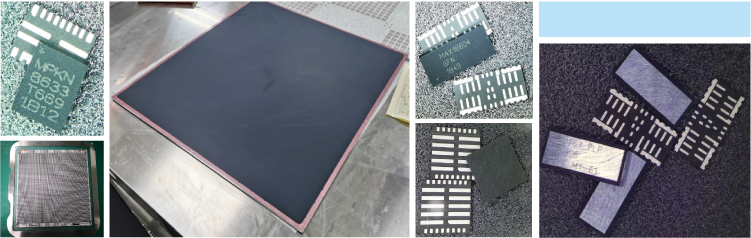

矽磐微電子面板及產品
SiPLP先進封裝技術優勢
●不需要Bumping/Copper Pillar中道工序
●厚Trace可以應付更大電流
●可以做到6個面有保護，可靠性達MSL1，特別適合汽車電子
●比FC更?。o基板或框架）
●沒有Bumping，無需Reflow，無縫連接，產品性能更好，可靠性更高
●更小的寄生效應
●更小的導通電阻RDSon
●工藝靈活，特別適合MCM多芯片封裝和功率模塊封裝
●同樣可以做Copper Clip PQFN，并且可以實現Double Cooling雙面散熱
●特別適合功率封裝，多芯片封裝和模塊封裝的同時嵌入無源器件
●EMI shielding 防電磁干擾
●One Panel one Lot
●更適合SiC、GaN第三代半導體封裝

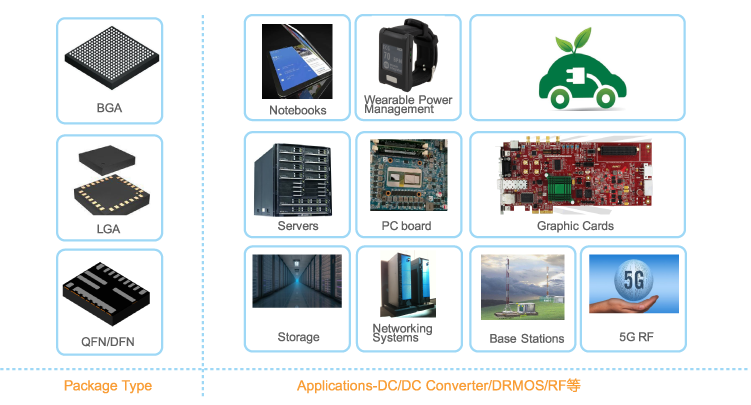

SiPLP技術封裝形式和主要應用領域
